【鋁殼電阻】器內部結構是怎么制作的?

　　方形線繞電阻(鋼絲纏繞電阻)又俗稱為水泥電組，采用鎳，鉻，鐵等電阻較大的合金電阻線繞在無堿性耐熱瓷件上，外面加上耐熱，耐濕，無腐蝕之材料保護而成，再把繞線電阻體放入瓷器框內，用特殊不燃性耐熱水泥充填密封而成。而不燃性涂裝線繞電阻的差別只是外層涂裝改由矽利康樹脂或不燃性涂料。它們的優點是阻值精確，低雜音，有良好散熱及可以承受甚大的功率消耗，大多使用于放大器功率級部份。缺點是阻值不大，成本較高，亦因存在電感不適宜在高頻的電路中使用。

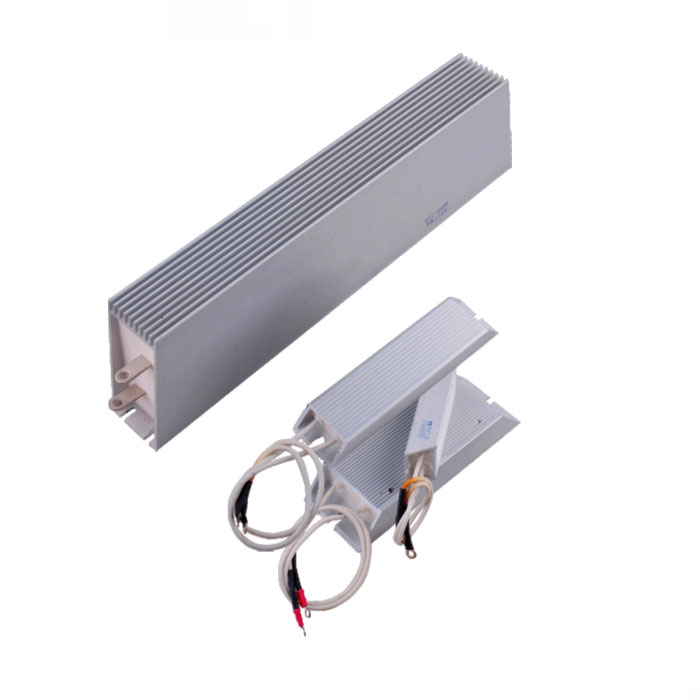

　　鋁殼的作用就是散熱

　　金屬是一群原子以晶格結構形成的晶體，每個原子都擁有一層(或多層)由電子組成的外殼。處于外殼的電子能脫離原子核的吸引力而到處流動，形成一片電子海，使得金屬能夠?qū)щ姟．?dāng)施加電勢差(即電壓)于金屬兩端時，因?yàn)楦惺艿诫妶龅挠绊懀@些自由電子會呈加速運動。但是每當自由電子與晶格發生碰撞，其動能會遭受損失，以熱能的形式將能量釋放，所以，電子的平均移動速度是漂移速度，其方向與電場方向相反。由于漂移運動，會產生電流。在現實中，物質的原子排列不可能為完全規則，因此電子在流動途中會被不按規則排列的原子散射，這是電阻的來源。

　　給予一個具有完美晶格的金屬晶體，移動于這晶體的電子，其運動等價于移動于自由空間、具有有效質量(effective mass)的電子的運動。所以，假設熱運動足夠微小，周期性結構沒有偏差，則這晶體的電阻等于零。但是，真實晶體并不完美，時常會出現晶體缺陷(crystallographic defect)，有些晶格點的原子可能不存在，可能會被雜質侵占。這樣，晶格的周期性會被擾動，因而電子會被散射。另外，假設溫度大于絕對溫度，則處于晶格點的原子會發生熱震動，因而出現熱震動的粒子——聲子——移動于晶體。溫度越高，聲子越多。聲子會與電子發生碰撞，這過程稱為晶格散射(lattice scattering)。主要由于上述兩種散射，自由電子的流動會被阻礙，晶體因此具有有限電阻[2] 。
